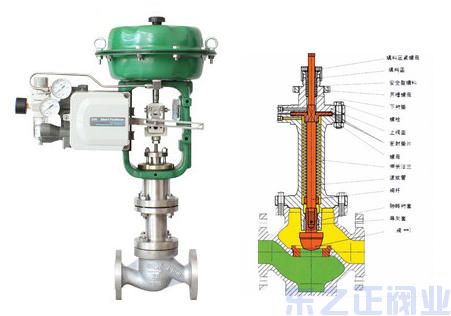

氣動薄膜波紋管調節閥 閥門型號：ZJHB 通徑規格：DN25～DN300mm
結構形式：單座、籠式導向型、套筒平衡式閥芯 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN16、PN40、PN64 適用溫度：波紋管密封型-40～+350℃
應用范圍：易燃易爆易揮發，及有毒或者珍貴介質 產品特點：杜絕介質外漏、密封性能好、使用壽命長
一、氣動薄膜波紋管調節閥 概述：
氣動波紋管密封調節閥由多彈簧氣動薄膜執行器及波紋管密封調節閥閥體組成，閥蓋處采用波紋管加填料雙重密封，從根本上杜絕了介質外漏的可能性，適用于極素養、易燃易爆易揮發，及有毒或者珍貴介質的流量壓力控制，也可用于真空場合。
二、氣動薄膜波紋管調節閥 特點：
氣動波紋管密封調節閥就是在密封元件外面加了一層保護膜，防止帶腐蝕性的介質直接接觸密封元件，而且在介質壓力增大時，波紋管隨之伸長，降低介質對密封面造成沖擊，在腐蝕性很強的介質工況下，還可以采用雙波紋管結構密封。
三、氣動薄膜波紋管調節閥 參數：
閥體 | |
形 式 | 直通鑄造閥 |
公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、792-94等 |
材 料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 | 波紋管密封 |
閥內組件 | |
閥芯型式 | 單座柱塞型、籠式導向型、套筒平衡式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
四、氣動薄膜波紋管調節閥 執行器：
執行機構 | |||||
型 式 | ZHA/B多彈簧薄膜執行機構 | ||||
型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140-400KPa | ||||
氣源接口 | RCl/4" | ||||
環境溫度 | -30-70℃ | ||||
閥作用形式 |
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
